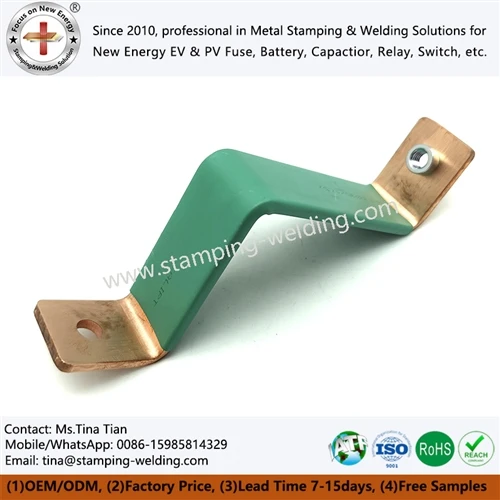

Conectores de expansión de cobre flexibles de alta-corriente para electrolizadores y fundiciones pesadas

Una barra colectora de electrolizador de 5000 A+ no puede tratarse como un conductor de cobre rígido cuando los ciclos térmicos repetidos cambian la distancia entre los terminales fijos. Una junta de expansión de cobre flexible construida a partir de finas láminas de cobre absorbe el movimiento axial mientras mantiene una ruta de corriente de baja-resistencia; La soldadura por difusión molecular puede unir láminas de cobre de 0,1 mm sin fundente ni soldadura. Para electrolizadores de alta-corriente y equipos de fundición pesados, el objetivo del diseño no es solo la flexibilidad, sino también la resistencia controlada, la densidad de corriente, el aumento de temperatura, el recorrido mecánico y la integridad de las juntas.





























































La pérdida eléctrica de una conexión de alta-corriente es la siguiente:

P = I²R

Con 5000 A, incluso una resistencia de 20 μΩ produce aproximadamente 500 W de calor en la conexión. Esto hace que la caída de voltaje de nivel de milivoltios- y la resistencia de nivel de micro-ohmios- sean variables de diseño relevantes en lugar de elementos de inspección secundaria.



Rutas de corriente de 5000 A+ y conductividad de cobre 100 % IACS

Para sistemas electrolizadores de CC de alta-corriente, generalmente se selecciona el cobre porque el cobre eléctrico de alta-pureza proporciona una conductividad muy alta y admite rutas de corriente compactas.



Parámetro	Consideración típica de ingeniería
Calificación actual	5000 A+ continuo o aplicación-específica
material de cobre	C1100/cobre de alta-conductividad
Conductividad	Hasta aproximadamente 100% IACS para material C1100 adecuado
Grosor de la lámina	0,1 mm por capa de lámina
Estructura conjunta	Múltiples láminas de cobre paralelas
Función principal	Compensación de expansión térmica y transferencia de corriente.
Pérdida eléctrica	Determinado por resistencia, área de contacto y distribución de corriente.
Inspección	Comprobaciones dimensionales, de resistencia eléctrica y de integridad de soldadura.



Una estructura de lámina multi-capa distribuye la tensión mecánica a través de numerosas capas delgadas de cobre. En lugar de forzar una barra de cobre rígida a absorber el desplazamiento térmico, las láminas individuales se flexionan de forma independiente.



Esto es particularmente relevante para pilas de electrolizadores, conexiones de rectificadores, sistemas de bus de CC y equipos de hornos de alta-corriente donde la temperatura del conductor puede cambiar significativamente entre el arranque, el funcionamiento estable y el apagado.



Láminas de cobre de 0,1 mm y soldadura por difusión molecular sin fundente

Una derivación de cobre soldada por difusión utiliza láminas de cobre apiladas que se unen mediante presión controlada y energía térmica. El objetivo es crear una unión metalúrgica a través de la interfaz de la lámina en lugar de depender de una soldadura o aleación de soldadura fuerte separada.



Para la lámina de cobre de 0,1 mm, el control del proceso se vuelve importante porque la lámina es lo suficientemente delgada como para que la condición de la superficie, la planitud, la distribución de la presión y la oxidación influyan en la interfaz unida.



Un proceso de soldadura por difusión controlada-normalmente considera:

Pureza del cobre y conductividad eléctrica.
Grosor de la lámina y número de capas.
Limpieza de la superficie antes de unir
Presión de contacto en toda el área de unión
Temperatura de soldadura y tiempo de permanencia.
Deformación local de la pila de láminas.
Formación de óxido durante el calentamiento.
Continuidad del área consolidada-
Resistencia eléctrica después de soldar.
Resistencia mecánica y comportamiento a la fatiga.



La conexión resultante no contiene ninguna capa de soldadura convencional que pueda introducir una interfaz eléctrica o térmica adicional.



Para aplicaciones de alta-corriente, el objetivo es una conexión metalúrgica amplia con una transferencia de corriente constante a través del área de superposición diseñada.

















































































Control de procesos basado en IEC 60269 e IATF 16949-para juntas de alta corriente



La ruta de producción debe separar el control de materiales, el conformado, la unión y la inspección final. Para los compradores industriales, la evidencia de calidad relevante debe estar vinculada a la aplicación real y los requisitos de dibujo en lugar de un certificado de material genérico.



Los controles típicos incluyen:

Verificación del material - grado, espesor y conductividad del cobre.
Preparación de la lámina - precisión dimensional, condición de la superficie y limpieza.
Control de apilamiento - número de láminas, orientación y superposición diseñada.
Soldadura por difusión - control de presión, temperatura y ciclo.
Formando - longitud de expansión final, ancho, posición del agujero y geometría terminal.
Inspección eléctrica -medición de resistencia o caída de voltaje-.
Inspección mecánica - integridad de soldadura y verificación dimensional.
Control de calidad final - inspección CMM, inspección visual y documentación PPAP específica del cliente-.



Para los sistemas de calidad derivados-de la automoción, se puede aplicar la disciplina de proceso IATF 16949 y la documentación PPAP Nivel 3 cuando lo especifique el cliente. Para proyectos de electrolizadores industriales, el plan de inspección debe estar alineado con el plano aprobado, las especificaciones técnicas y las normas eléctricas aplicables.



Solicite evaluación y cotización gratuita de DFM





Una barra de cobre rígida tiene un coeficiente de expansión térmica definido. Cuando sus dos puntos de montaje están restringidos mecánicamente, el cambio de temperatura crea desplazamiento y tensión en lugar de libre movimiento.



Para un conductor de longitud L, la expansión térmica aproximada es:

ΔL = × L × ΔT

dónde:



ΔL=desplazamiento térmico
= coeficiente de expansión térmica
L=longitud del conductor original
ΔT=cambio de temperatura



Para el cobre, el coeficiente es aproximadamente 16–17 × 10⁻⁶/K dependiendo del material y el rango de temperatura.

Por ejemplo, un conductor de cobre de 500 mm sometido a un aumento de temperatura de 100 K puede experimentar aproximadamente:

ΔL ≈ 0,82 mm

Una conexión rígida debe adaptarse a este movimiento a través de la estructura circundante, los orificios de montaje, la deformación de los terminales o la tensión del conductor. En cambio, una junta de expansión de cobre flexible incorpora flexibilidad mecánica directamente en la conexión eléctrica.



16–17 × 10⁻⁶/K Expansión de cobre y compensación de ciclo-térmico

La sección flexible suele diseñarse como una pila de finas láminas de cobre en lugar de una única placa de cobre gruesa.



Construcción	Comportamiento mecánico	Camino electrico	Consideración de aplicación típica
Barra rígida de cobre C1100.	Baja flexibilidad	conductor directo	Geometría fija
Pila de láminas de cobre laminadas	Alta flexibilidad axial	Caminos paralelos	Movimiento térmico
Conector de cobre trenzado	Alta flexibilidad	Múltiples hilos	movimiento dinámico
Derivación de cobre soldada por difusión-	Sección de lámina flexible con terminales unidos	Junta metalúrgica de gran-área	Sistemas de CC de alta-corriente



La pila de láminas permite la flexión y el movimiento axial sin necesidad de deformar toda la estructura terminal.

Por lo tanto, para una barra colectora de electrolizador, la junta de expansión debe especificarse en una cantidad superior a su clasificación de corriente nominal. El plano de ingeniería debe definir:

Corriente continua
Corriente máxima
Temperatura ambiente
Temperatura del conductor
Ciclo térmico esperado
Movimiento máximo
Radio de curvatura mínimo
Geometría del orificio terminal-
Dirección de montaje
Sobre de instalación disponible
Resistencia eléctrica requerida o caída de voltaje

Densidad de corriente y disipación de calor 5000A+

A 5000 A, la distribución de corriente a través de un conector flexible depende de la sección transversal conductora efectiva-y la geometría de la interfaz.

Aumentar el número de capas de lámina de cobre aumenta el área conductora disponible. Sin embargo, simplemente agregar láminas no garantiza una distribución uniforme de la corriente.

La transición terminal es particularmente importante. Si la corriente ingresa a una pila de láminas a través de un área estrecha, la densidad de corriente local puede aumentar cerca de la región de transición.

Por este motivo, el ancho del terminal, la superposición de la lámina, el área de soldadura y la geometría del orificio de montaje-deben evaluarse en conjunto.



Una revisión práctica del diseño debe examinar:

Actual → terminal → zona consolidada → pila de láminas → zona consolidada → terminal

en lugar de evaluar la sección de lámina de forma aislada.



Resistencia de 20 μΩ y pérdida I²R a 5000 A

El efecto de la resistencia conjunta se vuelve significativo a alta corriente.



Resistencia conjunta	Caída de voltaje a 5000A	Pérdida de energía a 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Estos valores demuestran por qué la resistencia de contacto y la resistencia de soldadura deben incluirse en el plan de verificación del diseño.



Una reducción de 20 μΩ a 10 μΩ no solo reduce la caída de voltaje medida en 50 mV. A 5000 A, también reduce la pérdida resistiva teórica en aproximadamente 250 W en esa conexión.



El rendimiento real en campo también depende de la temperatura del conductor, la presión de contacto, la condición de la superficie, la forma de onda de la corriente y la geometría de la instalación.



Descargar la especificación de diseño de barras colectoras







Los conjuntos de láminas de cobre delgadas requieren controles dimensionales diferentes a los de las barras de cobre mecanizadas convencionales.



Las dimensiones críticas no se limitan al largo y ancho total. Para un conector de expansión, el espesor de la lámina, la altura de la pila, la planitud del terminal, la posición del orificio, el ancho de la soldadura y la geometría de longitud libre- influyen en la instalación y el rendimiento eléctrico.



Inspección CMM de ±0,01 mm para terminales de cobre

Para componentes terminales de precisión, las dimensiones seleccionadas se pueden controlar a ±0,01 mm cuando lo requieran los planos aprobados y la capacidad de fabricación.

La inspección CMM puede verificar:

Posición del orificio de montaje-
Ancho de terminal
Longitud total
Paralelismo
Llanura
Distancia del agujero-al-borde
Geometría de terminales soldados
perfil formado



La estrategia de inspección debe distinguir entre dimensiones que afectan la instalación eléctrica y dimensiones que afectan el juego mecánico.



Por ejemplo, una tolerancia de posición del orificio de montaje-puede afectar directamente la alineación del ensamblaje, mientras que una dimensión de longitud libre-de lámina afecta el movimiento térmico disponible.



Cobre C1100 y Latón C2680: Selección de materiales al 100% IACS

El cobre y el latón no deben tratarse como materiales terminales intercambiables.


Propiedad	C1100 Cobre Puro	C2680 Latón
Conductividad eléctrica	Alto; grados adecuados pueden acercarse al 100% IACS	Inferior a C1100
Ventaja principal	Baja resistencia eléctrica	Mayor resistencia mecánica y comportamiento de conformado.
Conductor de alta-corriente	Privilegiado	Aplicación-dependiente
Conductividad térmica	Alto	Más bajo
Uso típico	Barras colectoras, láminas, derivaciones	Terminales, piezas eléctricas estructurales.
Pérdida actual elevada-	Inferior para geometría equivalente	Mayor para geometría equivalente
Controlador de selección de materiales	Rendimiento eléctrico	Requisitos mecánicos/de conformado



Para una ruta de corriente de 5000 A+, C1100 es generalmente el material de partida cuando la conductividad eléctrica domina el diseño. Se puede considerar el latón cuando la rigidez terminal, la resistencia al desgaste o los requisitos de conformación justifiquen su uso.



La selección final debe basarse en los requisitos eléctricos, mecánicos y ambientales del cliente.



Requisitos dieléctricos de 15 kV/mm para conjuntos aislados de alta-corriente

Cuando el conector de cobre flexible se instala dentro de un gabinete aislado, el aislamiento debe evaluarse por separado del conductor de cobre.

Los posibles sistemas de aislamiento incluyen:

Recubrimiento en polvo epoxi
Aislamiento de polímero laminado
película de mascota
Película de poliimida
PVC u otra aplicación-materiales aislantes específicos



La especificación dieléctrica relevante debe indicarse como un requisito de prueba en lugar de asumirse únicamente a partir del nombre del material.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, junto con el espesor del aislamiento, la distancia de fuga, el espacio libre y el envejecimiento ambiental.



Para equipos electrolizadores de alto-voltaje, se debe considerar el conjunto completo-no solo el material de recubrimiento-durante la calificación dieléctrica.







Los rectificadores de electrolizadores, los sistemas de producción de hidrógeno y los equipos de fundición pesados ​​rara vez comparten envolventes de barras colectoras idénticas. Por lo tanto, un conector flexible puede requerir terminales desplazados, anchos de terminales desiguales, pilas de láminas escalonadas, superficies de montaje en ángulo o secciones de expansión asimétricas.



El proceso de ingeniería debe comenzar con el dibujo y el entorno de instalación del cliente en lugar de forzar la aplicación a una geometría de conector estándar.



Revisión del DFM 5000A+ para derivaciones de cobre asimétricas y compensadas

Una revisión del DFM debe examinar:

Dirección de entrada-actual
Área de contacto de terminales
Diámetro del agujero y tolerancia posicional.
Número de capas-de lámina
Ancho de la lámina
Longitud libre flexible
movimiento requerido
Dirección de curvatura
Desplazamiento de terminales
Dimensiones del área soldada-
Espacio libre de instalación

Un diseño asimétrico puede ser eléctricamente aceptable y al mismo tiempo crear una tensión mecánica excesiva si el eje de movimiento neutro está mal posicionado.

Por esa razón, el recorrido mecánico y la distribución de la corriente eléctrica deben revisarse juntos.



En-Remachado de matriz y control de posición de terminal de ±0,01 mm

Cuando los terminales de cobre incorporan componentes metálicos auxiliares,-el remachado, el estampado o el conformado secundario se pueden integrar en la ruta de fabricación.

Los controles de proceso típicos incluyen:

Estampación o supresión progresiva
Control de altura de rebaba-
formando
En-remachado cuando corresponda
Preparación de lámina de cobre.
Soldadura por difusión
Conformación de terminales
Tratamiento superficial o aislamiento.
Inspección de MMC
Verificación eléctrica y mecánica.

En el caso de componentes estampados con precisión, el desgaste de las herramientas se debe controlar en función de dimensiones críticas en lugar de depender únicamente de una declaración de vida útil-del molde nominal.



PPAP Nivel 3 y Documentación IATF 16949 para Producción en Volumen

Para proyectos automotrices o derivados-de automoción, la documentación de PPAP puede incluir:

Registros de diseño
Documentación de cambios de ingeniería.
Diagrama de flujo del proceso
AMEF
plan de control
Análisis del sistema de medición.
Resultados dimensionales
Resultados de las pruebas de materiales y rendimiento.
Estudios de proceso inicial.
Piezas de producción de muestra
Aprobación de apariencia cuando corresponda
Orden de presentación de piezas

El PPAP Nivel 3 se utiliza comúnmente cuando el cliente solicita un paquete de envío completo.

Para aplicaciones de fundición y electrolizadores industriales, la documentación se puede adaptar al acuerdo de calidad del cliente en lugar de aplicar automáticamente una estructura PPAP automotriz.



Solicite evaluación y cotización gratuita de DFM





Las juntas de expansión de alta-corriente deben validarse de acuerdo con los modos de falla eléctrica y mecánica reales de la aplicación.

El plan de inspección debe cubrir tanto el material de cobre como el conector terminado.



Validación de aumento de temperatura y resistencia eléctrica de 5000 A+-

Un programa de validación de producción puede incluir:



Prueba	Propósito de ingeniería
resistencia CC	Verificar la resistencia del conductor y de las uniones.
Medición de caída de voltaje-	Cuantificar la pérdida eléctrica bajo la corriente especificada.
Prueba de aumento de temperatura-	Evaluar el rendimiento térmico
Ciclismo térmico	Verificar compensación mecánica
Inspección de integridad de soldadura	Verificar la continuidad del área-consolidada
Inspección dimensional	Confirmar el cumplimiento del dibujo
Medición de MMC	Verificar la geometría crítica
Resistencia de aislamiento	Verificar el aislamiento eléctrico
Resistencia dieléctrica	Verificar el sistema de aislamiento
Pruebas ambientales	Evaluar las condiciones operativas especificadas



Los límites exactos de corriente, duración de la prueba y aceptación deben establecerse a partir de la especificación del producto.



Pruebas de ciclo-térmico y de corriente continua de 5000 A

Para un conector de expansión de alta-actualidad, una secuencia de validación útil es:

Resistencia inicial → carga de corriente controlada → estabilización de temperatura → apagado → enfriamiento → ciclo térmico → resistencia final

La comparación entre la resistencia inicial y posterior-a la prueba puede revelar una degradación que una inspección unidimensional no puede detectar.

Un conector que sigue siendo dimensionalmente aceptable pero que desarrolla una resistencia de interfaz cada vez mayor aún puede convertirse en un punto de falla térmica durante una operación de larga duración-.


EN 45545 y UL 94 V-0 para selección de aislamiento

Para equipos instalados en sistemas de transporte o eléctricos cerrados, los requisitos de aislamiento pueden incluir estándares específicos de retardo de llama-o humo/toxicidad.

Dependiendo de la aplicación final, las especificaciones pueden hacer referencia a:

UL 94V-0
EN 45545
Requisitos de resistencia dieléctrica
Resistencia de aislamiento
Fuga y liquidación
Clase de temperatura
Resistencia química
Envejecimiento ambiental

Estos estándares deben asignarse según la categoría del equipo y el mercado de destino. Un certificado de material por sí solo no establece la conformidad del conjunto terminado.





La construcción correcta depende de la corriente, el movimiento, la temperatura, la geometría de la instalación y los requisitos de validación.



Requisito	Dirección de ingeniería recomendada
5000A+ CC continua	Lámina de cobre C1100 multicapa
Alto movimiento térmico	Sección libre más larga y flexible
Espacio de instalación limitado	Geometría compacta de lámina multi-capa
Baja resistencia eléctrica	Cobre de alta-conductividad y gran área unida
Ciclos térmicos repetidos	Pila de láminas flexible con movimiento controlado
Puntos de montaje desplazados	Geometría terminal formada/asimétrica
Gabinete de alto-voltaje	Aislamiento, fuga y espacio libre definidos
Sistema de calidad automotriz	IATF 16949 / PPAP Nivel 3 según lo especificado
Geometría terminal de precisión	Inspección de MMC
Unión de cobre sin fundente-	Soldadura por difusión molecular
Protección contra la corrosión	Aplicación-tratamiento de superficie específico
Alta carga mecánica	Geometría terminal y optimización del área de soldadura.



Por lo tanto, la junta de expansión de cobre flexible debe especificarse como un componente electro{0}}electromecánico completo, no simplemente como una pieza de cobre flexible.





Para una evaluación DFM precisa, el paquete de compra debe proporcionar:



Corriente continua nominal
Corriente máxima de funcionamiento
Aplicación CC o CA
Tensión de funcionamiento
Temperatura ambiente
Temperatura máxima del conductor
Rango de ciclo-térmico
movimiento requerido
Longitud libre del conector
Dimensiones terminales
Patrón de agujeros
Grado de cobre
Grosor de la lámina
Requisito de aislamiento
Requisito de tratamiento-superficial
Objetivo de resistencia eléctrica
Límite de aumento-de temperatura
Cantidad y demanda anual
Estándar de inspección requerido
Requisito de PPAP
Requisitos de embalaje



Un dibujo, un archivo STEP o un dibujo dimensional 2D es suficiente para una revisión inicial de la capacidad de fabricación.



Para aplicaciones superiores a 5000 A, el conector debe evaluarse como parte de la ruta de corriente completa. La geometría de la barra colectora, las interfaces de los terminales, el hardware de montaje y las condiciones de enfriamiento pueden cambiar materialmente la resistencia medida y el aumento de temperatura.





¿Qué información se requiere para cotizar un compensador de expansión de cobre flexible 5000A+?

Proporcione corriente nominal, voltaje, grado de cobre, espesor de la lámina, dimensiones de los terminales, patrón de orificios de montaje-, movimiento térmico, rango de temperatura, requisitos de aislamiento y cantidad anual. Un dibujo 2D o un archivo STEP permite una revisión DFM más precisa.



Puede 0,1 mmlámina de cobre soldada por difusión¿Sin soldadura ni fundente para soldadura fuerte?

Sí. Las láminas de cobre apiladas de 0,1 mm se pueden unir mediante soldadura por difusión molecular controlada. El proceso utiliza presión y energía térmica para formar una unión metalúrgica sin una capa de soldadura o fundente convencional.



¿Se pueden suministrar juntas de expansión de cobre con formas-personalizadas con PPAP nivel 3?

Sí. Cuando lo requiera el cliente, la producción se puede organizar en torno a la documentación PPAP Nivel 3, incluidos resultados dimensionales, registros de materiales, flujo de proceso, PFMEA, plan de control y datos de validación del desempeño.
