Análisis de barras colectoras en sistemas de alto voltaje-para vehículos de nueva energía

En el sector de los vehículos de nueva energía, las barras colectoras son componentes esenciales en los sistemas de transmisión de alto-voltaje y alta-corriente. En comparación con los vehículos tradicionales-que funcionan con combustible, los vehículos de nueva energía operan a voltajes más altos y tienen mayores densidades de energía, lo que impone mayores exigencias a las barras colectoras en términos de distribución de energía, gestión térmica y compatibilidad electromagnética.



Este artículo explica sistemáticamente los tipos de barras colectoras, las ventajas, la fabricación y los puntos clave de diseño desde una perspectiva de la industria. A lo largo del artículo se incorporan términos técnicos comunes (como barras colectoras laminadas, barras colectoras de cobre laminadas y barras colectoras de cobre laminadas) como referencia tanto para los diseñadores de ingeniería como para los profesionales de adquisiciones.









Las barras colectoras se pueden clasificar por material: cobre y aluminio. Según su flexibilidad, se pueden dividir en barras colectoras rígidas y flexibles. Las barras colectoras rígidas suelen presentar conductores sólidos en formas rectangulares o rectangulares achaflanadas y son adecuadas para aplicaciones donde el espacio es limitado y se requiere un cierto grado de rigidez.

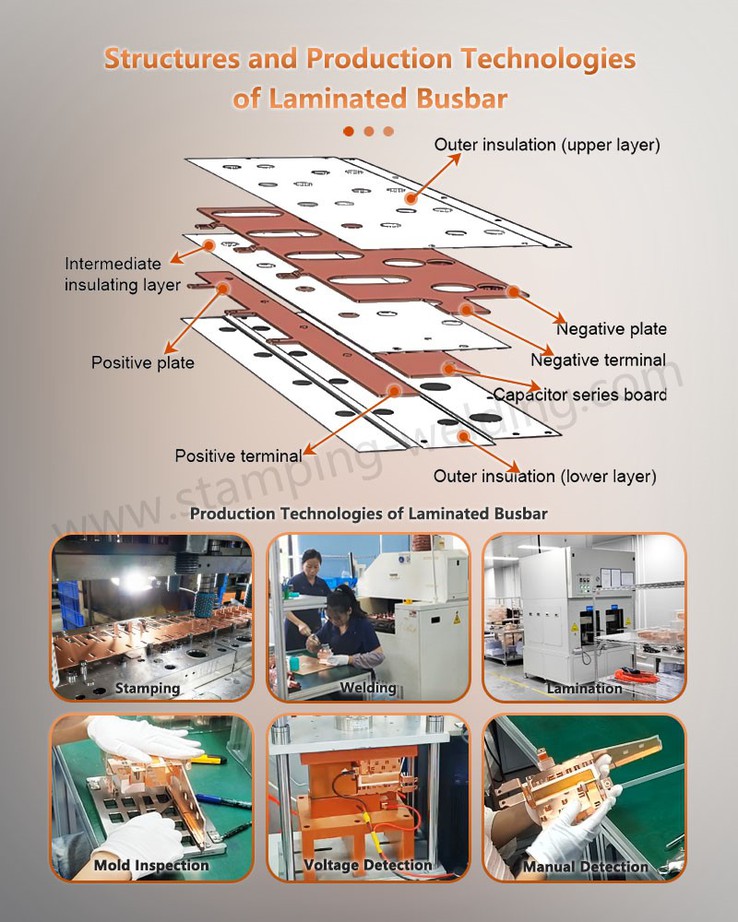

Las barras colectoras flexibles se construyen apilando múltiples capas de láminas de cobre delgadas y planas y recubriéndolas con material aislante, lo que ofrece mayor flexibilidad y alivio de tensiones. Las barras colectoras laminadas (también conocidas como barras colectoras laminadas) logran una integración de alta-densidad a través de múltiples capas de conductores y aislamiento. Las formas comunes incluyen barras colectoras de cobre laminadas, barras de cobre laminadas y barras colectoras flexibles laminadas.





Estructura compacta y alta utilización del espacio:Los embarrados laminados reemplazan numerosos cables o gruesas barras de cobre con múltiples capas, ahorrando significativamente espacio y simplificando el montaje.



Baja impedancia y excelente disipación de calor:Las rutas de conductores de sección-transversal- corta y grande reducen la resistencia de contacto y las pérdidas de línea, lo que reduce el aumento general de temperatura y mejora la confiabilidad del sistema.



Baja inductancia, alta capacitancia:La disposición de múltiples capas de conductores estrechamente espaciados suprime eficazmente la inductancia del bucle, mitiga los picos de voltaje y protege los dispositivos de energía (como IGBT y SiC).



Fácil montaje e integración automatizados con PCB y otros módulos:El diseño modular estandarizado facilita el rápido montaje y la automatización de la línea de producción.



Compatibilidad electromagnética y blindaje:El diseño multi-capa proporciona protección EMI parcial, lo que reduce la interferencia del sistema.





Sistemas de baterías:La distribución de corriente y la distribución de energía de alto-voltaje a nivel de celda, módulo y paquete a menudo utilizan barras colectoras rígidas o laminadas para cumplir con los requisitos de alta corriente y baja caída de voltaje.



Accionamientos de motores y electrónica de potencia:Para cumplir con la conmutación de alta-frecuencia y la conmutación rápida de corriente, la barra colectora laminada para electrónica de potencia se utiliza a menudo para reducir la inductancia del bucle y mejorar el rendimiento térmico.



Centros de Comunicaciones y Datos:En escenarios de suministro de energía de alta-densidad, la barra colectora laminada para telecomunicaciones se puede utilizar para lograr una distribución de energía modular y optimizar la disipación de calor.



Soluciones personalizadas:Las soluciones personalizadas para clientes o industrias específicas (por ejemplo, escenarios de aplicación nombrados o casos de referencia como Laminate BusBar para Mersen) demuestran la adaptabilidad de las barras colectoras laminadas en diversas cadenas de suministro.








El proceso típico de fabricación de barras colectoras incluye: Selección de materiales → Corte → Pretratamiento de la superficie (p. ej., decapado y limpieza) → Corte/punzonado → Laminación/alineación → Recubrimiento aislante o moldeo por inyección → Laminación y conformación → Tratamiento lateral y recorte → Tratamiento de la superficie (estañado, niquelado o pasivación) → Inspección final (resistencia, resistencia al voltaje y resistencia a la temperatura) → Embalaje.



Para las barras colectoras de cobre laminadas y las barras colectoras flexibles laminadas, la elección del material aislante de las capas intermedias, el control de temperatura/presión durante el proceso de laminación y la precisión de la alineación de las capas intermedias son factores clave para determinar el rendimiento eléctrico y mecánico del producto. La alimentación automatizada, el punzonado de precisión y-las pruebas en línea (resistencia de voltaje, corriente de fuga e imágenes térmicas) son esenciales para lograr una producción en masa de alto-rendimiento.





Capacidad de carga actual y simulación térmica:Diseñe el área de la sección transversal- en función de los requisitos de densidad actuales del sistema y utilice la simulación térmica para confirmar el aumento de temperatura y la vida útil en condiciones operativas máximas. En densidades de corriente altas, considere mejorar la disipación de calor local.



Distancia de aislamiento y fuga:El espesor del aislamiento y las distancias de fuga/entrehierro se determinan en función del voltaje del sistema y el nivel de seguridad para garantizar un margen de seguridad en caso de un cortocircuito o una falla del aislamiento.



Resistencia mecánica y tolerancia a las vibraciones:En condiciones de funcionamiento de vehículos y propulsión eléctrica, las barras colectoras deben cumplir con los requisitos de confiabilidad en materia de impactos, vibraciones y ciclos térmicos. Las barras colectoras flexibles laminadas ofrecen ventajas en el alivio de tensiones y resistencia a la fatiga.



Compatibilidad electromagnética (EMC):Minimice el área del bucle mediante la disposición de capas y el diseño de circuitos, e incorpore capas de blindaje o estructuras de tratamiento EMI especializadas cuando sea necesario.



Montaje y comprobabilidad:Considere el diseño de las conexiones de pernos, las interfaces de enchufe-, las uniones de soldadura y los puntos de prueba para facilitar el montaje y el mantenimiento.









Las barras colectoras dependen en gran medida de la topología del sistema y de las restricciones mecánicas, lo que da como resultado un bajo grado de estandarización y, a menudo, se personalizan principalmente. Esto requiere que los fabricantes posean capacidades de verificación rápida del diseño, experiencia en combinación de materiales y capacidades de fabricación completas.



A pesar de esto, gradualmente se han desarrollado soluciones en serie para aplicaciones específicas (como accionamientos de motor y fuentes de alimentación de telecomunicaciones), como la barra colectora laminada para electrónica de potencia y la barra colectora laminada para telecomunicaciones, lo que permite una producción modular y una entrega rápida dentro de un rango determinado.





Un sistema integral de garantía de calidad incluye inspección de materiales, pruebas de resistencia/continuidad, pruebas de tensión soportada, pruebas de ciclos térmicos y choque térmico, pruebas de vibración e impacto, y pruebas de vida útil a largo plazo-. Para la producción en masa de barras colectoras de cobre laminadas o barras colectoras laminadas, las pruebas de resistencia en línea y las inspecciones puntuales de imágenes térmicas pueden detectar eficazmente defectos tempranos.





Mayor integración y menor tamaño:A medida que el voltaje y la densidad de potencia continúan aumentando, se imponen mayores requisitos a los componentes de distribución de energía de alta-densidad, como las barras colectoras laminadas.



Nuevos Materiales y Tratamiento Superficial:Desarrollar películas aislantes altamente confiables y tecnologías de tratamiento de superficies resistentes a la corrosión-para mejorar la vida útil y la compatibilidad del proceso.



Automatización y Fabricación Inteligente:Mejorar la automatización del diseño (co-simulación eléctrica{0}}térmica-mecánica) y la automatización de la producción para reducir el tiempo y los costos de entrega.



Estandarización y Modularidad:Al tiempo que garantizamos el rendimiento, promoveremos líneas de productos modulares para aplicaciones típicas (como motores, comunicaciones y almacenamiento de energía), equilibrando la personalización y la escalabilidad.





Como componente clave e "invisible" del sistema de alto-voltaje de los vehículos de nueva energía, las barras colectoras desempeñan un papel crucial en la transmisión de energía, la disipación de calor, la compatibilidad electromagnética y la eficiencia del ensamblaje. Tecnologías como BusBars Laminadas, diversasBarras colectoras de cobre laminadoy las barras colectoras flexibles laminadas proporcionan un camino viable para abordar voltajes más altos, corrientes más altas y limitaciones de espacio más estrictas.



De cara al futuro, al combinar la simulación-a nivel de sistema, la innovación de materiales y la automatización de la fabricación, las barras colectoras seguirán desarrollándose hacia una mayor integración, modularización y alta confiabilidad, prestando así un mejor servicio a subsistemas clave como las baterías de energía, los sistemas de control de motores y la electrónica de potencia.
