Explorando el mundo de los gabinetes PLC: conocimiento esencial para la automatización industrial
May 20, 2025
¿Qué es un gabinete PLC?
Un gabinete PLC (Controlador Lógico Programable) es un componente esencial en los sistemas de automatización industrial. Es esencialmente un gabinete que alberga un PLC y varios otros componentes eléctricos necesarios para controlar máquinas y procesos. El objetivo principal de un gabinete de PLC es proteger los equipos electrónicos sensibles de factores ambientales como el polvo, la humedad y los daños físicos, al mismo tiempo que proporciona una ubicación centralizada para la integración y el mantenimiento del sistema.

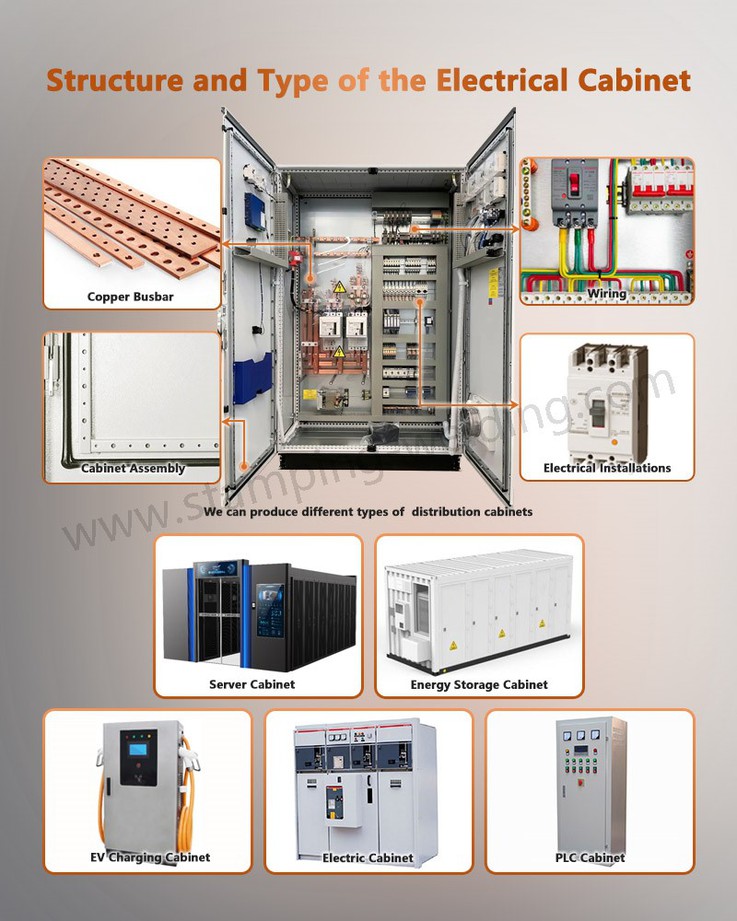

Componentes clave de un gabinete de PLC
| Unidad PLC | El PLC es el cerebro del gabinete. Es una computadora especializada diseñada para soportar entornos industriales hostiles. Procesa entradas de sensores y otros dispositivos, ejecuta lógica de control programada por ingenieros y envía salidas a actuadores, motores y otros equipos. Los PLC modernos son altamente programables y pueden manejar tareas de automatización complejas con precisión y confiabilidad. |
| Fuente de alimentación | La unidad de fuente de alimentación convierte la energía eléctrica entrante (generalmente CA) en los niveles de voltaje CC requeridos para el PLC y otros componentes. Garantiza una fuente de energía estable y limpia, lo cual es crucial para el correcto funcionamiento del sistema de control. Algunos gabinetes de control de PLC también pueden incluir fuentes de alimentación ininterrumpida (UPS) para proporcionar energía de respaldo durante cortes de energía breves. |
| Módulos de entrada/salida (E/S) | Los módulos de E/S son la interfaz entre el PLC y el mundo exterior. Los módulos de entrada reciben señales de sensores, interruptores y otros dispositivos, convirtiéndolas en señales digitales que el PLC puede entender. Los módulos de salida, por otro lado, envían señales de control a actuadores, relés y otros equipos para realizar acciones específicas. Estos módulos pueden manejar varios tipos de señales, incluidas señales digitales, analógicas y de comunicación. |
| Bloques de terminales | Los bloques de terminales se utilizan para conectar alambres y cables al PLC y otros componentes. Proporcionan una forma segura y organizada de gestionar las conexiones eléctricas, lo que facilita la resolución de problemas y el mantenimiento del sistema. Los bloques de terminales suelen venir en diferentes configuraciones para adaptarse a distintos tamaños de cables y requisitos de conexión. |
| Módulos de comunicación | En los sistemas industriales modernos, los módulos de comunicación son esenciales para conectar el PLC a otros dispositivos y redes. Estos módulos permiten el intercambio de datos entre el PLC y las interfaces hombre-máquina (HMI), otros PLC, sistemas SCADA (control de supervisión y adquisición de datos) y dispositivos de Internet de las cosas (IoT). Los protocolos de comunicación comunes utilizados incluyen Ethernet, Modbus, Profibus y otros. |
| Fusibles y disyuntores | Estos componentes brindan protección contra sobrecargas eléctricas y cortocircuitos. Los fusibles y disyuntores están diseñados para interrumpir el suministro de energía cuando se detectan condiciones anormales, evitando daños al PLC y otros equipos. Son una parte esencial de la seguridad y confiabilidad del sistema de control. |
| Gabinete | El gabinete en sí es una parte importante del gabinete de control del PLC. Por lo general, está hecho de metal (como acero o aluminio) y está diseñado para ser robusto y duradero. El gabinete proporciona protección física contra factores ambientales, incluidos el polvo, la humedad y los impactos físicos. También ayuda a disipar el calor generado por los componentes del interior. El gabinete suele tener una clasificación según los estándares IP (Ingress Protection), que especifican el nivel de protección contra objetos sólidos y la entrada de agua. |
Aplicaciones de gabinetes PLC
Plantas de fabricación
En las instalaciones de fabricación, los gabinetes de control PLC controlan líneas de ensamblaje, sistemas robóticos y equipos de manipulación de materiales. Garantizan el funcionamiento preciso y eficiente de las máquinas, lo que conduce a una mayor productividad y una reducción del tiempo de inactividad.
01
Industria de alimentos y bebidas
Desempeña un papel crucial en el control de procesos como la mezcla, el calentamiento, el enfriamiento y el envasado en la producción de alimentos y bebidas. Ayudan a mantener una calidad constante del producto y cumplir con estrictos estándares de higiene y seguridad.
02
Tratamiento de Aguas y Aguas Residuales
Se utiliza para monitorear y controlar los procesos de tratamiento de agua, incluido el bombeo, la filtración y la dosificación de productos químicos. Garantizan que la calidad del agua cumpla con los requisitos reglamentarios y optimicen la eficiencia de las plantas de tratamiento.
03
Energía y Centrales Eléctricas
En las instalaciones de generación y distribución de energía, los gabinetes de control PLC controlan turbinas, generadores y otros equipos críticos. Ayudan a monitorear el rendimiento del sistema, administrar el consumo de energía y garantizar un suministro de energía confiable.
04
Industria automotriz
Los gabinetes de sistemas de control con PLC son parte integral de la automatización de la fabricación de automóviles, incluida la automatización de talleres de carrocería, procesos de talleres de pintura y líneas de ensamblaje final. Contribuyen a la alta precisión y repetibilidad requeridas en la producción de vehículos.
05
Consideraciones de diseño para gabinetes de PLC
Al diseñar un gabinete de control basado en PLC-, se deben tener en cuenta varios factores para garantizar su efectividad y confiabilidad:
1. Condiciones ambientales
La ubicación donde se instalará el gabinete de control eléctrico determina el nivel de protección requerido. Por ejemplo, los gabinetes instalados en ambientes polvorientos necesitan clasificaciones IP más altas, mientras que aquellos en áreas húmedas requieren protección contra la entrada de humedad. También pueden ser necesarios sistemas adecuados de ventilación y refrigeración para gestionar la disipación del calor.
2. Escalabilidad del sistema
La futura expansión debe considerarse durante la fase de diseño. El gabinete debe tener suficiente espacio y capacidad para acomodar componentes adicionales o mayores requisitos de E/S a medida que crece el sistema de automatización.
3. Seguridad y cumplimiento
El diseño debe cumplir con las normas y reglamentos de seguridad pertinentes. Esto incluye una conexión a tierra adecuada, protección contra riesgos eléctricos y garantizar que el gabinete cumpla con los requisitos específicos de la industria-.
4. Accesibilidad de mantenimiento
La facilidad de mantenimiento es crucial para la confiabilidad-a largo plazo del sistema. El gabinete de control eléctrico debe diseñarse con fácil acceso a los componentes para la resolución de problemas, el reemplazo y el mantenimiento de rutina. Un etiquetado y una documentación claros también son importantes para un mantenimiento eficiente.
5. Redundancia y confiabilidad
En aplicaciones críticas, es posible que se requiera redundancia para garantizar un funcionamiento continuo. Esto puede incluir fuentes de alimentación redundantes, PLC o enlaces de comunicación. Además, seleccionar componentes de alta-calidad y seguir las mejores prácticas en ingeniería eléctrica puede mejorar la confiabilidad general del gabinete.
Conclusión
Gabinetes de sistemas de control con PLCson indispensables en la automatización industrial moderna. Proporcionan un entorno centralizado y protegido para PLC y otros componentes de control, lo que permite un control eficiente y confiable de procesos complejos. Al comprender los componentes clave, las aplicaciones y las consideraciones de diseño de los gabinetes de PLC, los ingenieros y técnicos pueden implementar y mantener de manera efectiva sistemas de automatización robustos que satisfagan las demandas de diversas industrias.
