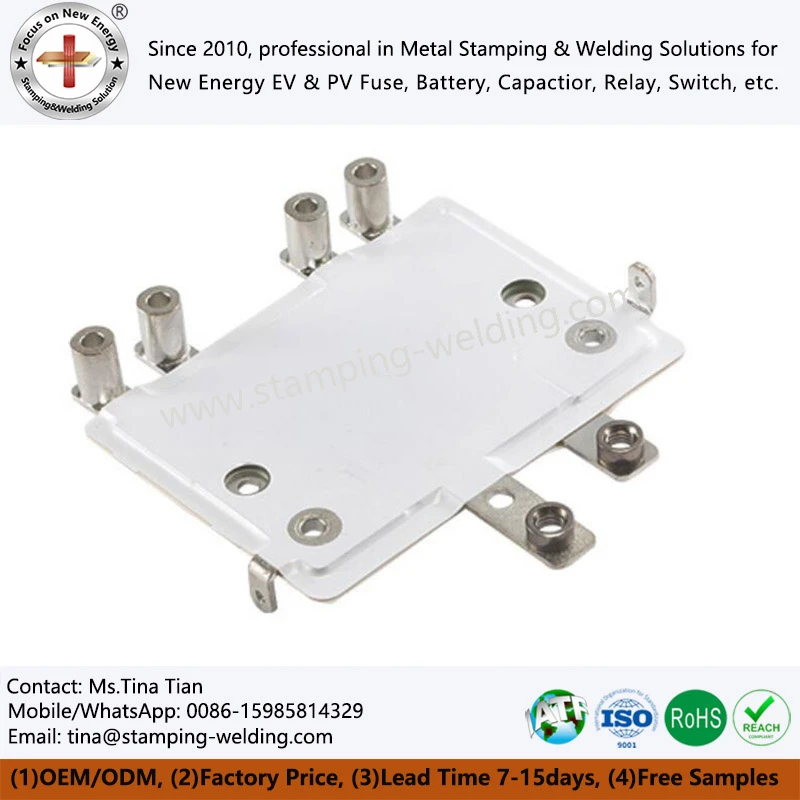

Barra colectora laminada: un componente clave en las soluciones de materiales de hardware de nueva energía



Composición estructural



El embarrado laminado se compone principalmente de capas conductoras y capas aislantes superpuestas alternativamente. La capa conductora suele utilizar materiales metálicos altamente conductores. En las nuevas aplicaciones energéticas, el cobre es una opción común. El cobre tiene una resistividad extremadamente baja y puede conducir la corriente eléctrica de manera eficiente. La capa aislante utiliza materiales aislantes de alto rendimiento, como películas de poliéster (PET) o películas de poliimida (PI). Estos materiales aislantes tienen excelentes propiedades de aislamiento eléctrico, buena resistencia mecánica y resistencia al calor, aislando eficazmente cada capa conductora y previniendo la conducción anormal de corriente entre diferentes capas.



Principio de funcionamiento



Su diseño especial de estructura multicapa brinda a la barra colectora laminada ventajas de rendimiento únicas durante la transmisión de corriente. Cuando la corriente pasa a través de la barra colectora laminada, los campos magnéticos generados por la corriente interactúan debido a la estrecha disposición y la disposición razonable entre las capas conductoras. En el caso de la transmisión de corriente de alta frecuencia, esta estructura puede reducir significativamente el valor de la inductancia. Las características de baja inductancia son muy críticas en equipos de nueva energía, como en los inversores, que pueden reducir los picos de voltaje durante la conmutación y suprimir eficazmente la interferencia electromagnética (EMI), mejorando así la estabilidad y confiabilidad de todo el equipo.







Alta conductividad y baja resistencia



En los equipos de nueva energía, muchas veces es necesario transmitir grandes corrientes. La capa conductora de la barra colectora laminada está hecha de materiales metálicos de alta calidad para garantizar una alta conductividad. Sus características de baja resistencia pueden reducir la pérdida de energía eléctrica durante la transmisión y mejorar la eficiencia en la utilización de energía. Por ejemplo, en el sistema de gestión de baterías de vehículos eléctricos, la barra colectora laminada puede transmitir eficazmente la energía del paquete de baterías a cada unidad de consumo de energía, reducir el calor generado por la resistencia, extender la vida útil de la batería y mejorar la resistencia del vehículo.



Diseño compacto y ahorro de espacio



Los equipos de nueva energía suelen tener requisitos de espacio estrictos. La estructura multicapa de barras colectoras laminadas permite la integración de múltiples circuitos en un componente compacto. En comparación con las conexiones tradicionales de cables y barras, ocupa mucho menos espacio. Tomando como ejemplo las nuevas pilas de carga de energía, la aplicación de barras colectoras laminadas puede hacer que la estructura interna de la pila de carga sea más compacta, facilitar la instalación y el diseño y también ayudar a realizar el diseño de miniaturización de la pila de carga.



Buen rendimiento de disipación de calor



Dado que la transmisión de energía en equipos de nueva energía suele ir acompañada de la generación de calor, el rendimiento de la disipación de calor se convierte en una consideración importante. La capa conductora de metal de la barra colectora laminada tiene buena conductividad térmica y la capa aislante también contribuye a la difusión del calor hasta cierto punto. Además, el diseño puede optimizar la estructura de disipación de calor, como agregar aletas de disipación de calor o usar materiales aislantes con mejor rendimiento de disipación de calor, para garantizar que la barra colectora laminada pueda disipar rápidamente el calor durante la operación de carga alta, mantener una temperatura de operación estable y mejorar la confiabilidad y vida útil del equipo.







Proceso de producción



En el taller de producción de ASWT, la producción de barras laminadas es un proceso riguroso y preciso. Contamos con un equipo técnico profesional que selecciona cuidadosamente cada materia prima y realiza una estricta inspección de las materias primas en materiales conductores y materiales aislantes para garantizar que su calidad cumpla con altos estándares. Luego, se utiliza un equipo de corte avanzado, como una máquina de corte por láser, para cortar con precisión las capas conductoras y aislantes al tamaño y forma requeridos. A continuación, la capa conductora y la capa aislante se apilan alternativamente mediante un proceso de laminación y se presionan en condiciones específicas de temperatura, presión y tiempo para garantizar una unión estrecha entre las capas. Finalmente se realizan tratamientos superficiales, limpiezas y otros procesos para conseguir el mejor rendimiento del embarrado laminado.



Control de calidad



El control de calidad abarca todos los aspectos de la producción de barras colectoras laminadas. En ASWT, hemos establecido un sistema completo de inspección de calidad. Durante la etapa de inspección de la materia prima, se prueban estrictamente parámetros como la pureza y dureza de los materiales conductores y el rendimiento del aislamiento y el espesor de los materiales aislantes. Durante el proceso de producción, se monitorea en tiempo real la precisión del corte, la resistencia de la unión de la laminación, la planitud de la superficie, etc. En la etapa del producto terminado, se llevan a cabo pruebas integrales de rendimiento eléctrico, incluidas pruebas de tensión soportada, pruebas de resistencia de aislamiento, pruebas de continuidad, etc., y se inspecciona cuidadosamente la apariencia para garantizar que las barras colectoras laminadas no presenten rayones, deformaciones u otros defectos. Sólo aquellos productos que pasen todas las inspecciones de calidad podrán ingresar al mercado.







Casos de aplicación



En los sistemas de generación de energía solar fotovoltaica, se utilizan barras colectoras laminadas para conectar conjuntos de células fotovoltaicas e inversores. Puede transmitir energía CC de manera eficiente y mantener un rendimiento estable en entornos exteriores complejos. En los equipos de generación de energía eólica, las barras colectoras laminadas también se utilizan ampliamente para la transmisión de energía y las conexiones del sistema de control en la cabina, lo que garantiza una generación y transmisión de energía estable de las turbinas eólicas a diferentes velocidades del viento. Todos estos casos de aplicación exitosos se benefician del estricto control de ASWT sobre la calidad y el rendimiento de las barras colectoras laminadas.



Perspectivas del mercado



A medida que la demanda mundial de nueva energía continúa creciendo, el tamaño del mercado de nuevos equipos de energía también se está expandiendo rápidamente. Como material de hardware clave en equipos de nueva energía, las barras colectoras laminadas tienen una perspectiva de mercado muy amplia. Con el desarrollo continuo de la industria de los vehículos eléctricos y la creciente popularidad de la generación de energía solar y eólica, la demanda de barras colectoras laminadas seguirá aumentando. ASWT se centra en la producción y exportación de barras colectoras laminadas. Con tecnología de producción avanzada y un estricto control de calidad, desempeñará un papel importante en este mercado en crecimiento y proporcionará hardware de alta calidad para el desarrollo de la nueva industria energética global. Soluciones Materiales.







Desde 2010, Xiamen Apollo Stamping Welding Technology Co., LTD se ha especializado en soluciones de soldadura y estampado de metales para nuevas energías, como tapa de contacto de cobre para fusibles, caja de aluminio para batería y cubierta de seguridad, barra colectora de cobre con condensador de película EV, barra colectora de cobre laminada, barra colectora de cobre aislada. , Barra colectora flexible y otros productos eléctricos Conjunto de soldadura y estampado de metales. Nuestros equipos son expertos en sus respectivos campos, no solo podemos ofrecer a los clientes productos de calidad calificada y precio competitivo, sino que también ofrecemos soluciones técnicas para reducir costos pero aumentar la eficiencia.
