Soldadura por puntos de resistencia

La soldadura por puntos por resistencia (RSW) es un proceso de soldadura ampliamente utilizado en diversas industrias, incluidas la automotriz, aeroespacial, electrónica y manufacturera. Es un tipo de soldadura por resistencia eléctrica que une piezas metálicas aplicando calor y presión en puntos localizados. El proceso es particularmente adecuado para unir láminas metálicas delgadas y es altamente eficiente, produciendo soldaduras fuertes y consistentes.

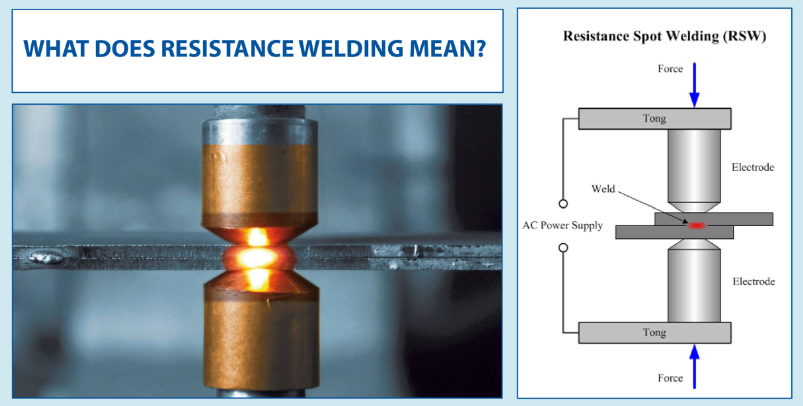

• Principio de funcionamiento

1. Preparación:Las piezas metálicas a unir se preparan primero limpiando las superficies para asegurar un contacto adecuado y eliminando cualquier contaminante. El espesor de los materiales y los parámetros de soldadura determinan la resistencia y la calidad de la soldadura resultante.
2. Reprimición:Las dos piezas de metal se colocan exactamente una contra la otra y se sujetan de forma segura entre dos electrodos de aleación de cobre. Los electrodos conducen la corriente eléctrica y aplican presión durante el proceso de soldadura.
3. Contacto del electrodo:Cuando comienza el ciclo de soldadura, la corriente eléctrica fluye a través de los electrodos y atraviesa las piezas metálicas en los puntos de soldadura deseados. A medida que la corriente pasa a través de los metales, una gran cantidad de resistencia genera calor localizado en los puntos de contacto.
4. Generación de calor:La resistencia a la corriente eléctrica hace que la temperatura de los metales aumente rápidamente en los puntos de soldadura, lo que provoca que los metales se ablanden o fundan. El calor se concentra en la interfaz entre las dos piezas de metal y se forma un pequeño charco fundido.
5. Aplicación de presión:Simultáneamente, los electrodos aplican una fuerza controlada para asegurar un contacto íntimo entre las superficies de metal fundido. La presión ayuda a forjar y solidificar la unión soldada.
6. Enfriamiento:Después de un tiempo de soldadura específico, la corriente eléctrica se apaga y los electrodos continúan aplicando presión para permitir que el metal fundido se solidifique y forme una unión fuerte. Esta fase de enfriamiento completa el proceso de soldadura.
7. Evaluación de soldadura:La soldadura resultante suele ser una pequeña pepita de soldadura circular en cada punto de soldadura. La calidad de la soldadura se evalúa mediante métodos de ensayo no destructivos o ensayos destructivos, según los requisitos de la aplicación.

• Ventajas

1. Velocidad y eficiencia:RSW es ​​un proceso de soldadura de alta velocidad que puede crear soldaduras en una fracción de segundo. Es muy adecuado para aplicaciones de producción en masa y líneas de montaje, lo que lo convierte en una opción eficiente para unir grandes cantidades de componentes.
2. Resultados consistentes y repetibles:El proceso está altamente automatizado, lo que garantiza una calidad de soldadura constante en múltiples soldaduras. Esta repetibilidad es esencial en industrias donde la uniformidad y la confiabilidad son críticas.
3. No se requiere material de relleno:RSW no utiliza materiales de relleno, fundentes ni gases protectores adicionales, lo que simplifica el proceso de soldadura y reduce los costos de material.
4. Zona mínima afectada por el calor (HAZ):Dado que el proceso de soldadura es corto y localizado, la entrada de calor se limita al área de soldadura, lo que da como resultado una pequeña zona afectada por el calor (HAZ) en comparación con otros métodos de soldadura. Esto reduce el riesgo de distorsión o cambios metalúrgicos en el material circundante.
5. Uniones fuertes y duraderas:Las soldaduras por puntos de resistencia producen uniones fuertes y duraderas que pueden soportar tensiones mecánicas significativas. Las soldaduras suelen ser tan fuertes como el metal base y pueden cumplir con los criterios de carga requeridos.
6. Aplicable a una amplia gama de metales:RSW se puede utilizar para unir una variedad de metales, incluidos acero, aluminio, cobre, latón y sus aleaciones. Es versátil y puede adaptarse a diferentes combinaciones de materiales.
7. Amigable con el medio ambiente:RSW no produce humos, gases ni radiación de arco nocivos, lo que lo convierte en un proceso de soldadura más limpio y seguro. Esto es especialmente importante en industrias donde las regulaciones ambientales y de seguridad de los trabajadores son una preocupación.
8. Integración de procesos automatizados:RSW se puede integrar fácilmente en sistemas de soldadura automatizados, lo que permite una integración perfecta con brazos robóticos y otros equipos de automatización industrial.
9. Sin limpieza posterior a la soldadura:La ausencia de material de relleno y salpicaduras mínimas dan como resultado soldaduras limpias que requieren poca o ninguna limpieza posterior a la soldadura.
10. Económico:La combinación de alta velocidad de soldadura, uso mínimo de material y bajos costos posteriores a la soldadura contribuye a la rentabilidad general del proceso RSW.

• Solicitud

1. Industria automotriz:RSW se utiliza ampliamente en el sector de la automoción para unir diversos componentes, como paneles de carrocería, chasis, soportes y refuerzos. Es el método preferido para crear soldaduras fuertes y fiables en carrocerías de automóviles, ya que permite una producción en masa eficiente en las líneas de montaje.
2. Industria aeroespacial:En el sector aeroespacial, el RSW se utiliza para unir materiales finos y ligeros como el aluminio y las aleaciones de titanio. Se emplea en el ensamblaje de componentes de aeronaves, incluidas secciones de fuselaje, estructuras de alas y accesorios interiores.
3. Industria Electrónica y Eléctrica:RSW se usa comúnmente en las industrias electrónica y eléctrica para crear conexiones confiables para componentes como conectores, terminales y barras colectoras. Se emplea en la fabricación de aparatos eléctricos, placas de circuitos y sistemas de distribución de energía.
4. Fabricación de chapa metálica:RSW se utiliza ampliamente en la fabricación de chapa metálica para una variedad de productos, incluidos gabinetes, recintos, componentes HVAC y electrodomésticos. Permite un montaje rápido y eficiente de piezas de chapa con soldaduras fuertes.
5. Fabricación de electrodomésticos:La producción de electrodomésticos como refrigeradores, lavadoras y hornos a menudo involucra a RSW. Se utiliza para unir diversas piezas metálicas, asegurando la integridad estructural y la longevidad de los electrodomésticos.
6. Fabricación de tuberías y tubos:RSW se emplea en la producción de tuberías y tubos, especialmente en las industrias de HVAC y plomería. Permite la creación de uniones robustas y estancas para sistemas de transporte de fluidos.
7. Industria ferroviaria:En el sector ferroviario, el RSW se utiliza para fabricar vagones de tren y componentes como puertas, paneles y marcos. Garantiza la integridad estructural y la seguridad de los vehículos ferroviarios.
8. Producción de muebles metálicos:RSW se utiliza en la producción de muebles metálicos, incluidas sillas, mesas y armarios. Permite un montaje rápido y resistente de componentes metálicos.
9. Contenedores y Bidones Metálicos:RSW se utiliza en la fabricación de contenedores y tambores metálicos, lo que garantiza uniones seguras y a prueba de fugas para contener líquidos o gases.
10. Intercambiadores de calor:RSW se emplea en la producción de intercambiadores de calor utilizados en diversas aplicaciones industriales y comerciales, incluidos sistemas HVAC y unidades de refrigeración.
11. Fabricación de baterías:En la industria de las baterías, el RSW se utiliza para ensamblar paquetes de baterías para diversas aplicaciones, incluidos vehículos eléctricos y sistemas de almacenamiento de energía.

Sin embargo, RSW tiene algunas limitaciones, principalmente relacionadas con el espesor de los materiales que se sueldan y la necesidad de un mantenimiento adecuado de los electrodos para garantizar soldaduras de calidad a lo largo del tiempo. Sin embargo, la soldadura por puntos por resistencia sigue siendo un método popular y eficiente para unir metales en diversas aplicaciones industriales.
