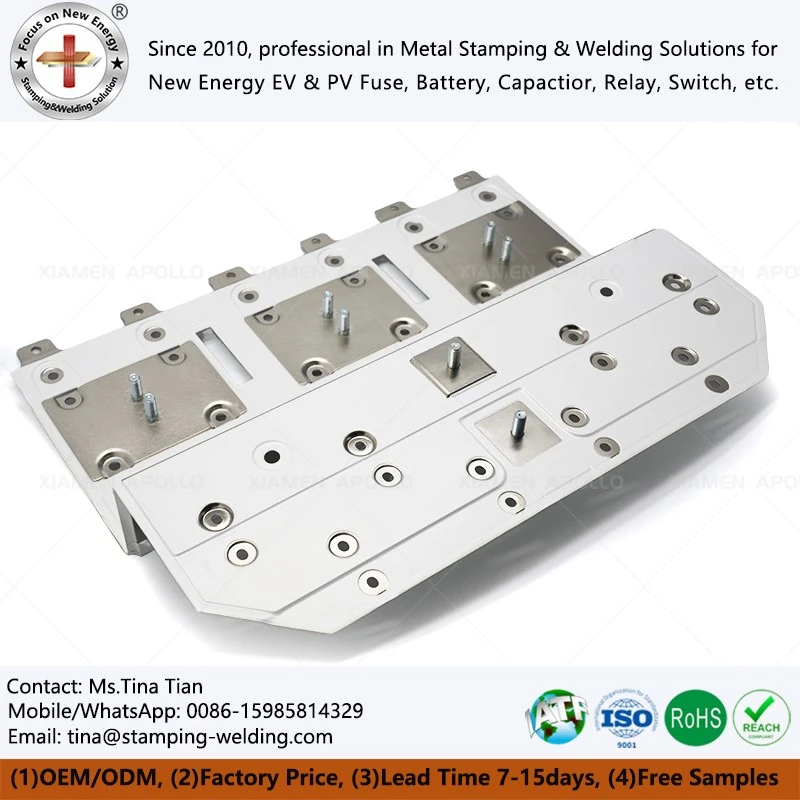

Barra colectora laminada para inversor de frecuencia alto
La barra colectora laminada para inversor de alta-frecuencia combina cuatro características: inductancia parásita ultra-baja, alta capacidad de carga de corriente, estructura compacta y alta seguridad de aislamiento. Puede suprimir eficazmente los picos de voltaje de los interruptores de alta-frecuencia, proteger los dispositivos de energía, optimizar el espacio del equipo y lograr una disipación de calor eficiente. Es el componente básico para mejorar la eficiencia, la confiabilidad y la densidad de potencia en los sistemas de energía de alta-frecuencia.
- Entrega rápida
- Seguro de calidad
- Atención al cliente 24 horas al día, 7 días a la semana
Introducción del producto
La barra colectora laminada para inversor de alta frecuencia es un componente de conexión de alta integración y baja inductancia diseñado específicamente para escenarios de conversión de energía de alta-frecuencia. Utiliza cobre de alta-pureza como sustrato conductor y se forma apilando simétricamente múltiples capas de conductores y materiales aislantes mediante prensado en caliente. Su núcleo es adecuado para aplicaciones como módulos de potencia de alta-frecuencia, inversores montados en vehículos y equipos de conversión de frecuencia industrial.
Ventajas del producto
Diseño personalizado con gran adaptabilidad
La estructura exterior, las dimensiones de instalación y los parámetros de rendimiento eléctrico de la barra colectora laminada para inversor de alta frecuencia se pueden ajustar de manera flexible de acuerdo con las condiciones de trabajo reales y los requisitos de diseño del equipo de los clientes, coincidiendo perfectamente con la instalación diferenciada.
01
Transmisión conductiva eficiente y de baja resistencia.
La barra colectora laminada para uso industrial utiliza un sustrato de aleación de cobre/aluminio 1060 de alta-pureza, combinado con tecnología de fabricación de precisión, para lograr una conductividad excelente y una resistencia ultra-baja, y minimizar las pérdidas de transmisión de energía.
02
Protección integral del aislamiento
Proporcionamos diversas soluciones de aislamiento, como papel aislante de PET y recubrimiento en polvo epoxi, todos los cuales cumplen con el estándar retardante de llama UL94-V-0 y construimos barreras de aislamiento eléctrico confiables para evitar de manera efectiva los riesgos de fugas, cortocircuitos e interferencias electromagnéticas.
03
Diseño compacto y de alta densidad
La barra colectora para electrónica de potencia adopta una estructura integrada apilada de múltiples-capas, lo que reduce en gran medida el espacio de instalación, simplifica el cableado interno y facilita el montaje automatizado y el mantenimiento posterior, lo que mejora significativamente la utilización del espacio del equipo.
04
Parámetros de selección básicos
Parámetros de rendimiento eléctrico de la barra colectora flexible laminada.
Valor de resistencia: menor o igual a 0,00001 Ω
Voltaje de carga: 3500 VCC a 5000 VCC
Corriente de carga: 100A a 2000A
Temperatura de trabajo: -45 grados a +150 grados
Clasificación de retardante de llama: Cumple con el estándar UL94-V-0 y se puede personalizar según los requisitos del cliente.
Estructura y parámetros ambientales de la barra colectora laminada para telecomunicaciones.
Sustrato del conductor: cobre T2Y2/aluminio 1060/material personalizado
Tratamiento superficial: plateado/estañado/niquelado
Espesor del recubrimiento: 3 μ m a 12 μ m (personalizable)
Método de aislamiento: papel aislante de PET, impregnación de PVC, recubrimiento en polvo epoxi, tubo termorretráctil de PE, carcasa de plástico PA66
Proceso de limpieza: Tratamiento de limpieza por ultrasonidos.
Parámetros de calidad y entrega deBarra colectora laminada para inversor de alta frecuencia.
Certificación de producto: ISO9001, IATF16949, RoHS, REACH
Capacidad de producción mensual: 50000000 piezas/mes
Muestras gratis: 1-10 piezas
Plazo de expedición de la muestra: 10-20 días
Tiempo de entrega del lote: 7-10 días
Método de embalaje: algodón perlado/caja formada al vacío en el interior, caja de cartón/palé en el exterior.
Equipo de ingeniería
Nuestro equipo es un grupo de profesionales dinámico y altamente cualificado. El equipo tiene la capacidad de brindar servicios de integración de múltiples-procesos, que cubren múltiples procesos de producción, como cabezales en frío, remachado, estampado, soldadura y mecanizado CNC, y pueden abordar de manera eficiente las necesidades de fabricación integrada de componentes complejos. Con 24 sucursales locales en todo el mundo, hemos establecido un mecanismo de servicio oportuno los 365 días y las 24 horas, que puede responder rápidamente a las diversas demandas de los clientes.
